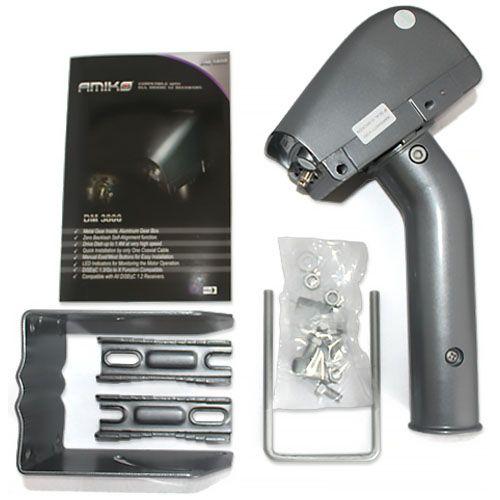

DISEqC/USUALS ROTOR Optibox/Amiko DM3800 (KOMPATIBILAN USUALS)

Satelitski rotor ima potpuno metalni prijenos te je posebno robustan.Motor je predviðen za satelitske antene velicine do 140 cm

Rotor je predviðen za satelitske antene velicine do 140 cm. Ima potpuno metalni prijenos te je posebno robustan. Koristi se za digitalne satelitske prijemnike koji podržavaju DiseqC 1.2 / Usuals protokol. Prikljucuje se na prijemnik putem koaksijalnog kabela, tj. jedan kraj kabela se prikljucuje na motor, a drugi na prijemnik. Motor ima 2 konektora tako da se drugi konektor spaja direktno na LNB. Kabel koji povezuje motor i prijemni istovremeno napaja i LNB i motor. Karakterizira ga nacin postavljanja pošto se postavlja na antenski stup sa okrenutom rukom prema dole i time koristi silu zemljine teže prilikom spuštanja motora u krajnji položaj lijevo ili desno.

Protocol DiSEqC 1.2 & Goto “X”
Compatible Receiver DiSEqC 1.2, USALS or Interface Box
Antenna Size 100 cm Max (31 lbs)
Speed 1.9° / sec (at 13V) ; 2.5° / sec (at 18V)
Azimuth Angle 80° East ~ 80° West ( 160° )
Elevation Angle 25~75°
Input Voltage 13 / 18Vdc
Output Voltage 13 / 18Vdc
Power Consumption 50 mA (Standby)
200mA (Normal)
350mA (Max.)
Satellite Positions 60 positions
Calibration Function Yes ( Go to 0°)
Manual East/West Buttons Yes (Build-in on the bottom of the Mount)
Limit Protection 1.Fixed type with micro switches
2.Programmable Software Limit
3.Current Limit
Positioning Sensor High Resolution Hall Effect Sensor
Connector F-Type
Weight ( Mount ) 3.1 Kg (Net) / 3.5 Kg (Gross) (~ 8 lbs)
Dimension ( Mount ) 345 x 168 x 110 mm3 (Gross)
